手轮机构与阀门执行器配套使用，当气源信号出现故障，阀门无法开启、关闭，或固定在某一位置时，就必须通过手轮来完成。

Masoneilan87/88 系列·执行器手动装置

操作步骤说明

87/88执行机构侧装手轮机构操作时松开防尘限位罩（3）。

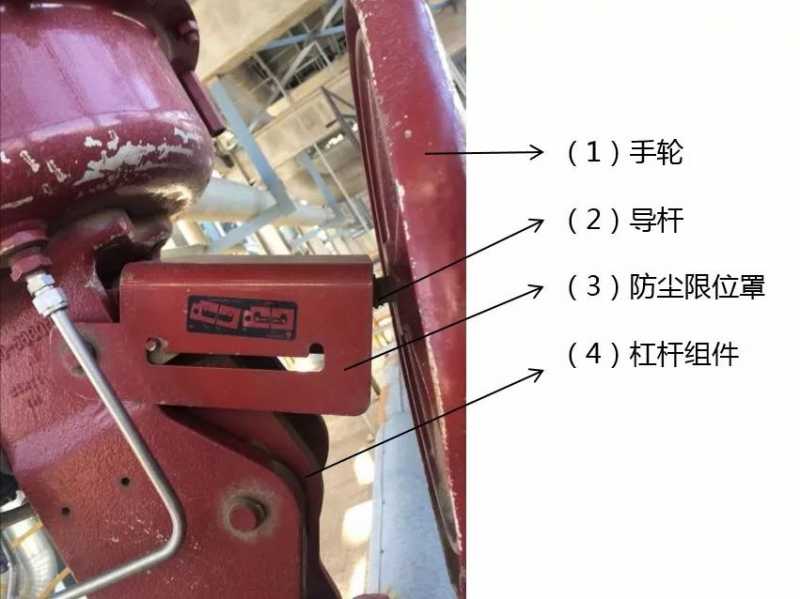

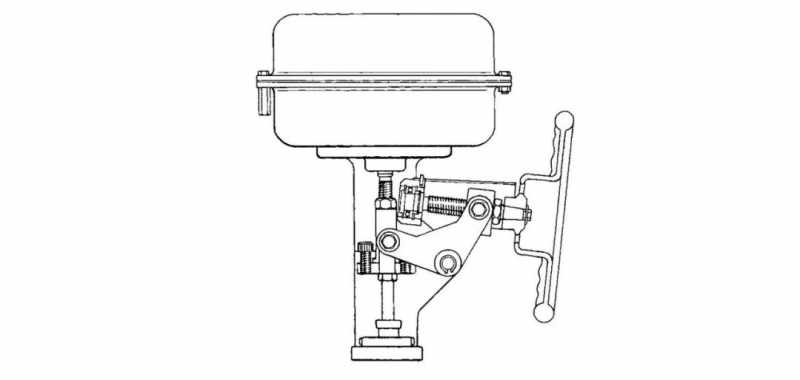

 87/88侧装手轮机构主要有手轮（1），导杆（2）、防尘限位罩（3）及杠杆杆组件（4）组成。逆时针旋转手轮时，导杆带动杠杆组件向下顶压执行机构对夹块，带动阀杆向下使阀门关闭；顺时针旋转手轮时，导杆带动杠杆组件向上顶压执行机构对夹块，带动阀杆向上使阀门打开。

阀门正常使用时，手轮机构的限位杆应摇至自动位置压下防尘限位罩。指针若超过自动位置时，会限制阀门的行程。需要手动时，旋转手轮将阀门关闭或打开至所需位置即可。手轮机构可以作为限位机构使用。

阀门执行机构手动操作的注意事项：

1.阀门的开启方向，通常是逆时针表示打开，顺时针表示阀门关闭。因此，开关阀门时要注意方向。

2.阀门上的手轮、手柄是按正常人力设计的，因此，在阀门使用上规定，不允许操作者借助杠杆和长扳手开启或关闭阀门。

3.当手轮全开后，应倒转少许，使螺纹之间严紧，以免松动损伤。

4.若手轮是做限位用的，应在预定位置，检修时可借助标尺和记号记住它们全开和全关位置，这样可以避免全开时顶撞死点。

5.阀门出厂时，不论气动执行器是正作用还是反作用，手轮都在开启状态，并都用锁母锁死，以免操作人员误操作把手轮关下去，阀门无法打开或达不到所需流量，造成不必要的事故和损失。

6.操作人员在用手轮操作前，先将手轮锁母松掉，再进行操作，操作完成后，如无特殊说明，一定要把手轮打开，并用锁母锁死。
