梅索尼兰是一种智能式的定位器，对该种气动阀的调试，首先对控制回路查线和接线方式确认，再次对仪表管道进行吹扫。

        注意事项：在进行设置时必须从信号源输入4~20mA电流信号或者从HART（数字通信协议）输入，操作电源来自于4~20mA电流信号或者是12/24VDC电压等多支路供应。当SVI阀门调节器或控制器没有按钮或者没有显示，如果要进行系统设置或校验，则必须用HART通信协议或者个人计算机上阀门软件来进行阀门参数设定。

        该定位器又分为气开式（正作用式：4mA指令对应全关、20mA指令对应全开）、气关式（反作用式：4mA指令对应全开、20mA指令对应全关）和双气缸三种型号，

        梅索尼兰有一个简便操作接口、高精度的阀位执行机构、据有自动设置和调整功能。所以我们首先要认识阀门的用户接口(interface)，梅索尼兰有三个操作按钮，即直接在定位器上操作：

1左边一个按钮上标有“*”字样，这个按钮允许我们进行选择或者确认被改的参数；

2中间这个按钮上标有“-”字样，这个按键允许我们从下一个菜单移到上一个菜单，或者对所修改的参数进行减操作；

3右边这个按钮上标有“+”字样，这个按键允许我们从上一个菜单移到下一个菜单，或者对所修改的参数进行加操作。

        当我们***调试时，***个看到的画面是“POS…”，如果要调整该定位器，首先必须从“POS…”切换到手动位置，画面显示的是：“MAN POS”。当阀门在自动位置时我们可以用以下方法进行切换。首先按标记为“+”的键，直到阀门显示（→MAN）字样时，按“*”键就可以进入手动状态，在手动状态时阀门应显示（MAN POS）字样。这时如果再按下“*”键，就可以进行手动操作该阀门。如果想切换到自动位置时，只要该定位器显示（MAN POS）字样时，表示阀门现为手动状态。这时我们只有按下“+”键，只到显示（→OPER）字样，这时按“*”键，阀门将会自动进入自动状态。

        我们不论对任何一种气动阀门进行调试，都要首先知道他工作所需要的***大工作气压和工作特性。对于梅索尼兰（Masoneilan SVIⅡ）定位器来说也不例外，调试时一定要先进行参数和工作气压设定，在调节阀门的工作气压时，不要使工作气压力超过铭牌上所规定的工作气压。

***、要选择阀门是单气缸进气（SINGLE）还是双气缸进气（DOUBLE）；

第二、要选择该阀门是气开式（ATO）还是气关式（ATC）。

第三、定位器语言选项，这个选项有两个参数值可选其一，一个是英语而另一个就是法语。而定位器的默认的参数值是英语。而只有该阀门的仪用空气压力为零时，才能拆卸阀门。

首先让该定位器处于手动状态，再次找到“CAL”菜单下的“TUNE”子菜单，***后按下“*”键，该定位器就会自动进行校验，当定位器显示“finish”时，那么就表示该该定位器的自动校验过程结束。

     整理如下：

  梅索尼兰SVI 2AP定位器调试步骤

1．阀门定位器上有三个按钮（*、＋、－），按任意键进入，屏幕显示为～OPER，按+或-选择依次为（这里+号）MAN、CONTROLLER、EXAMINE。

2．上述3显示至MAN时，按*键可至人工调整模式（POS-MAN），按+或-选择（CAL｛校准｝、CONFIG｛开始用这里进｝、CONTROLLER、EXAMINE、OPER）。

3．CONFIG（配置）按*进入

1）SINGLE单作用、DOUBLE双作用；

2）CONTROLLER控制ON、OFF；

3）ATO气开｛正常疏水｝、ATC气关｛危急疏水｝；

4）LINEAR线性50%、30%、QUICK、CUSTOM…；

5）TIGHT SHUT强制关闭 ON/OFF；

6）LO POSITION LIMIT ON/OFF；

7）HI POSITION LIMIT ON/OFF；

8）ENGLISH/FRANCIAS；

9）MAN以上选择1-9用+或-修改用*到9后返回人工模式。一般1根据实际决定；2选择OFF；3根据实际决定；4可不选择；5选择OFF如果选择ON在末端位置时容易偏差较大，等于完全把气放空，而不在控制之内；6选择ON；7选择ON；8选择ENGLISH。

4. CAL按*进入再用+或-，

1）STOPS按*自动检测阀门全开和全关位置。

2）STOP OP按*进入，阀门自动运行至全开位置，此时可用+或-调整。

3）BOAS。

4）TONE｛调整｝按*进入自动检测阀门动态参数。

5）SIG LO设定多少信号显示0%。

6）SIG HI设定多少信号显示100%。就地不修改，DCS改。

7）HI PRESSURE VALUE。

8）MAN返回人工模式。, G" n7 k7 G+ U

返回人工模式POS MAN选择至OPER按*退出

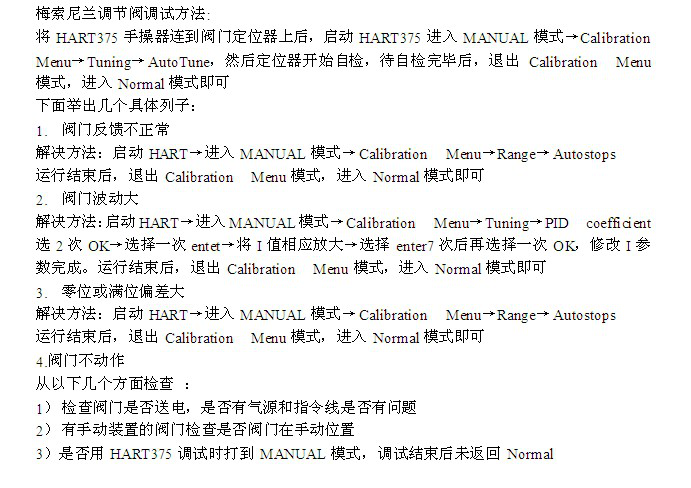

当然，如果不带液晶显示，我们还可以通过HART375或475或TREX等手操器来调试
