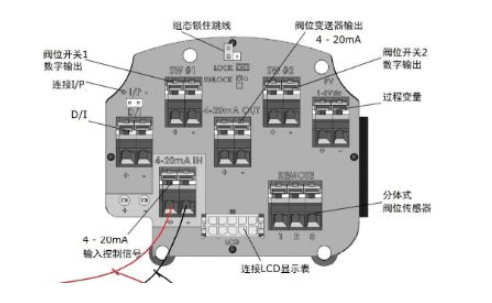

一、接线：

二、操作：

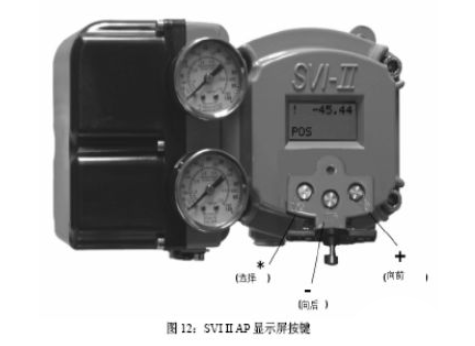

    一共三个操作按钮，左边一个按钮上有个☀号，这个按钮允许我们进行选择或者确认被改的参数；中间这个按钮上有个“-”号，它允许你从子菜单返回到主菜单，或者从主菜单进入子菜单；右边这个按钮是允许你移动到下一个菜单，当显示阀位时，你按“-”或“+”这个键，可以更快速减小或增加到你所需要的阀位。

   当我们开始调试时，必须将阀门切换到就地（实际上我们所说的就地在这种型号的阀门称为是手动）位置时，才能进行调试。只要阀门在正常显示状态下，我们可以按任一键都可进入手动状态(MAN)，如果我们按过任何一个键时显示“MAN POS”这几个字母，就表示已经切换到就地位置。

当阀门在自动位置时我们可以用以下方法进行切换。首先按标记为“+”的键，只到阀门显示（→MAN）字样时，按☀键就可以进入手动状态，在手动状态时阀门应显示（MAN POS）字样。这时如果再按下“*”键，就可以进行手动操作该阀门。如果想切换到自动位置时，只要该定位器显示（MAN POS）字样时，表示阀门现为手动状态。这时我们只有按下“+”键，只到显示（→OPER）字样，这时按☀键，阀门将会自动进入自动状态。

三、调试：

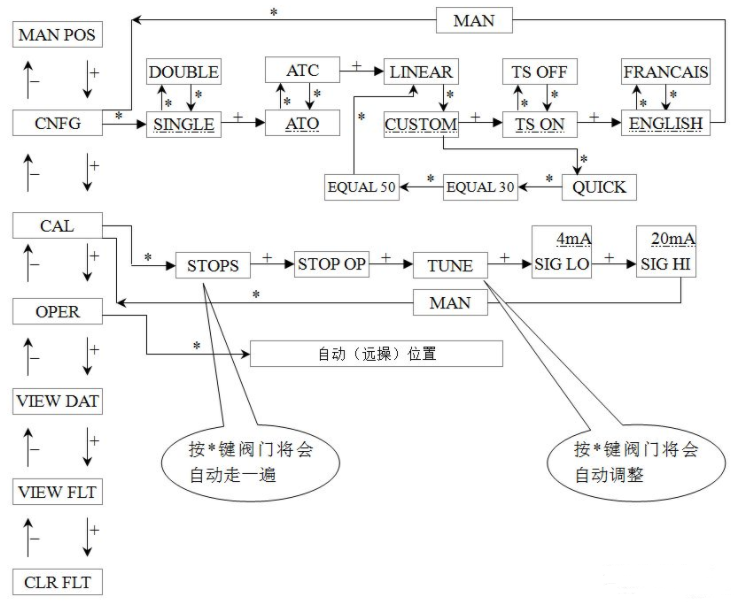

当我们开始调试时，调试步骤如下图

1.用操作按键设置组态和校准:在正常运行模式循环显示时，按仼意键出现显示 NORMAL，按“+”键出现 MANUAL，按“*”键后，进入手动操作模式循环显示，按任意键出现显示 MANPOS，再按“+”键到显小 SETUP，按“*”键进入设置菜单的 ConFIG(组态)，按“*”键进入组态菜单可检查和调整设置组态，否则继续按“+”键到CALB(校准)，此时按“*”键进入校准菜单出现 STOPS，按“*”键选择 RUNNING(运行)执行 STOPS，观察控制阀从全开到全关，按“*”键后进行控制阀行程自校准， STOPS过程结束后再按“-”键知道出现显示TUNE(自适应)，若按“*”键则选择执行自适应功能，这个操作需要3至10分钟用不同的阶跃测试来整定PI以获得***优化的动态响应，自适应整定执行过程中在LCD上会显示数字信息，表示过程正在进行，自适应校准结束后显示TUNE，多次按“+”键直到显示出现 SETUP，再按“+”键便回到 NORMAL正常运行模式，控制阀会按新校准参数移动到指定的阀位。

2.用375或者475调试:

四、其他参数配置：

1．阀门定位器上有三个按钮（*、＋、－），按任意键进入，屏幕显示为～OPER，按+或-选择依次为（这里+号）MAN、CONTROLLER、EXAMINE。

2．上述3显示至MAN时，按*键可至人工调整模式（POS-MAN），按+或-选择（CAL｛校准｝、CONFIG｛开始用这里进｝、CONTROLLER、EXAMINE、OPER）。

3．CONFIG（配置）按*进入

1）SINGLE单作用、DOUBLE双作用；

2）CONTROLLER控制ON、OFF；

3）ATO气开｛正常疏水｝、ATC气关｛危急疏水｝；

4）LINEAR线性50%、30%、QUICK、CUSTOM…；

5）TIGHT SHUT强制关闭 ON/OFF；

6）LO POSITION LIMIT ON/OFF；

7）HI POSITION LIMIT ON/OFF；

8）ENGLISH/FRANCIAS；

9）MAN以上选择1-9用+或-修改用*到9后返回人工模式。一般1根据实际决定；2选择OFF；3根据实际决定；4可不选择；5选择OFF如果选择ON在末端位置时容易偏差较大，等于完全把气放空，而不在控制之内；6选择ON；7选择ON；8选择ENGLISH。

4. CAL按*进入再用+或-，

1）STOPS按*自动检测阀门全开和全关位置。

2）STOP OP按*进入，阀门自动运行至全开位置，此时可用+或-调整。

3）BOAS。

4）TONE｛调整｝按*进入自动检测阀门动态参数。

5）SIG LO设定多少信号显示0%。

6）SIG HI设定多少信号显示100%。就地不修改，DCS改。

7）HI PRESSURE VALUE。

8）MAN返回人工模式。, G" n7 k7 G+ U

返回人工模式POS MAN选择至OPER按*退出
